檢測對象
檢測原理
報警濃度
使用場所
安裝方式
產品描述：Modbus RTU RS-485通訊方式
?
用于城市工商業燃?xì)獾目扇細怏w探測器與可燃?xì)怏w報警控制器
※關于RS485通信模塊的適配型號，詳情請咨詢我司。
?

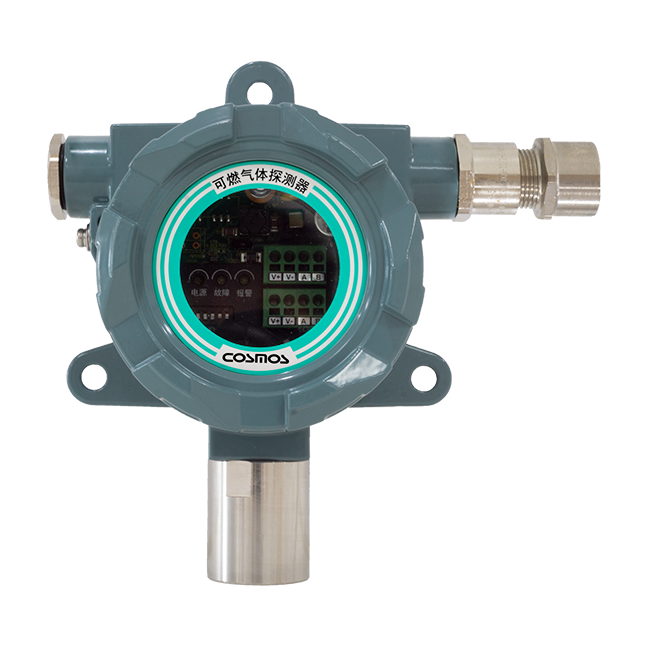

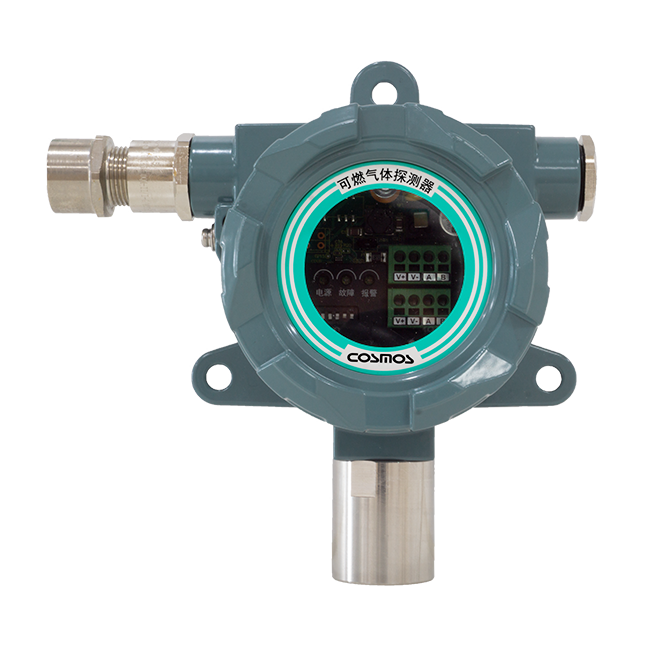

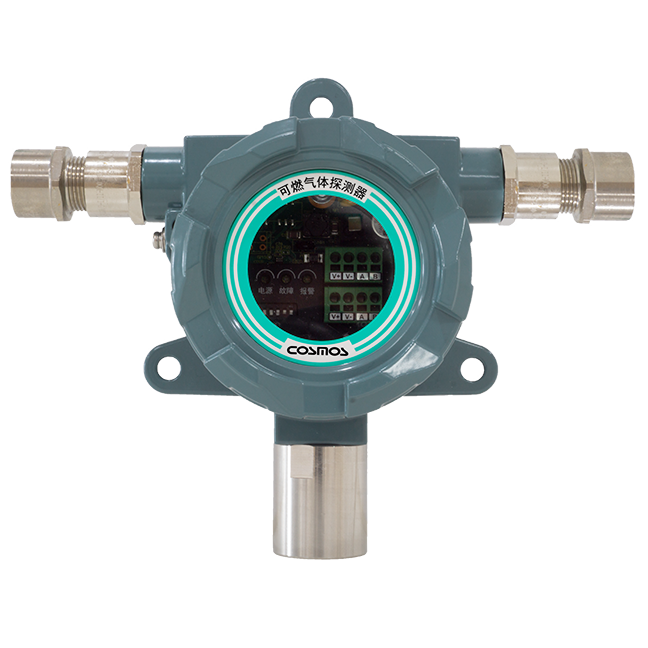

工業及商業用途點型可燃?xì)怏w探測器
產品參數
| 型號 | GT-SKD20/GY-SKD20 | |
| 檢測原理 | 接觸燃燒式 | |
| 采樣方式 | 擴散式 | |
| 檢測對象氣體 | 甲烷/丙烷 | |
| 檢測范圍 | 3~100%LEL | |
| 報警設定值 | 低限報警: 25%LEL、高限報警: 50%LEL | |
| 指示精度※1 | ±5%LEL | |
| 應答速度※1 | T90: 30秒以內 | |
| 表示 | 電源LED(綠): 點亮(通常時)、緩慢閃爍(初始延遲狀態)、快速閃爍(傳感器電源OFF狀態) | |
| 故障LED(黃): 緩慢閃爍(維保模式狀態)、緩慢閃爍(故障狀態) | ||
| 報警LED(紅): 緩慢閃爍(低限報警狀態)、快速閃爍(高限報警狀態) | ||
| 外部通信 | RS-485(MODBUS RTU)通信速度: 9600bps 配接氣體報警控制器SCV-20/SCV-20S | |
| 執行標準 | GB-15322.1-2019 | |
| 防爆性能 | Ex db IIC T6 Gb（防爆規格：GB/T 3836.1-2021、GB/T 3836.2-2021） | |
| 保護等級 | IP66(室內專用) | |
| 溫度濕度范圍 | 溫度: -10℃~+55℃、濕度:10~90%RH | |
| ※不能有急劇的溫濕度變化、不得結露。 | ||
| 適用電纜※2 | 產品外徑: Ф6.5~10.5(標準)或Ф10~14.5※3 | |
| 電纜規格: 1.0~2.5mm2 | ||
| 電纜入線口數: 2(標準)或1※3 | ||
| 電源 | DC24V±20%V或DC10.8～28.8V最大4W | |
| 功耗 | 最大1.1W（外部輸出動作時最大不得超過3.5W） | |
| 尺寸 | (H184×W253×D93)㎜（不含防爆電纜夾緊密封接頭的本體尺寸） | |
| 重量 | 約1.5kg(防爆電纜夾緊密封接頭2個時) | |
| 安裝方法 | 壁掛式 | |
※1.參照GB15322.1-2019試驗。
※2.請使用屏蔽雙絞線纜。
※3.訂貨前指定。
※4.請咨詢本公司
?

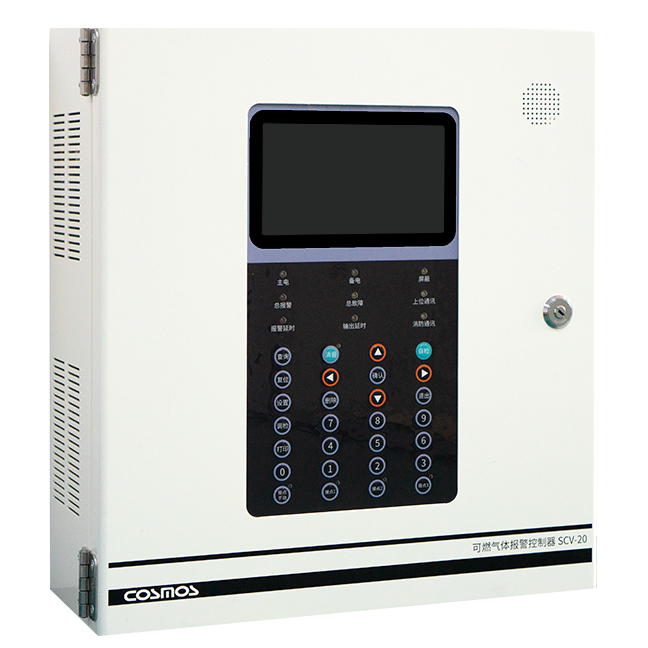

可燃?xì)怏w報警控制器
產品參數
| 型號 | SCV-20 | |
| 配接機器 （對象氣體） | GT-SKD20（甲烷）/ GY-SKD20（丙烷）/ GTYQ-KD-12S-Z | |
| 輸入電源 | AC220V±33V 50Hz±5Hz | |
| 輸出電壓 (氣體探測器專用) | 27V±5% | |
| ※無法連接氣體探測器以外的機器 | ||
| 功耗 | 最大100W（未連接探測器時） | |
| 最大550W（滿負載時） | ||
| 表示 | 液晶屏 | 7寸彩色液晶（帶背光） |
| 顯示內容: 報警、故障、氣體濃度等 | ||
| LED指示燈 | 數量: 14個 | |
| 報警、故障、主電源、備用電源等 | ||
| 操作方法 | 按鍵操作 | |
| 外部通訊 | RS485通信1 (氣體探測器或RS485模塊) | ·最大連接臺數: GB規格32臺、非GB規格33-128臺 |
| ·回路數量: 4 | ||
| ·通信協議: 本公司協議 | ||
| ·通信速度: 9600bps(默認值) | ||
| ·可連接機器: GT-SKD20、GY-SKD20、KD-12S-Z | ||
| ·本公司指定的RS485模塊 | ||
| RS485通信2 (上位機) | ·最大連接臺數: 1臺 | |
| ·回路數量: 1 | ||
| ·通信協議: 獨立協議 | ||
| ·通信速度: 9600bps(默認值) | ||
| RS485通信3 (消防圖形顯示裝置) | ·最大連接臺數: 1臺 | |
| ·回路數量: 1 | ||
| ·通信協議: 本公司協議 | ||
| ·通信速度: 9600bps(默認值) | ||
| ·可連接機器: 本公司指定的產品 | ||
RS-232C通信 （打印機） | ·最大連接臺數: 1臺 | |
| ·回路數量: 1 | ||
| ·可連接機器: 本公司指定的產品 | ||
| 外部輸出 | ·1c無電壓接點、非勵磁 | |
| ·最大額定值 DC24V 3A、AC240V 3A | ||
| ·回路數:3(NC/C/NOx3) | ||
| 報警動作模式 | 自我保持 | |
| 防爆性能 | 非防爆規格 | |
| 執行標準 | GB16808-2008 | |
| 使用溫度濕度范圍 | 溫度:-10℃~+50℃、濕度:95%RH以下 | |
| ※無劇烈溫度·濕度變化，無結露。 | ||
| ※鉛蓄電池的保存及充電時的溫度范圍：0～40℃。 | ||
| 適用電纜 | RS485模塊用配線: 1.0~2.5mm2(指定的雙絞屏蔽電纜) | |
| 電源、接點用配線: 1.0~2.5mm2 | ||
| 外形尺寸 | （H478×W433×D166）mm | |
| 重量 | 約20kg | |
| 安裝方法 | 壁掛式 | |
| 電池規格 | 停電后，可持續監視氣體泄漏 90 分鐘以上（連接 32 臺氣體探測器狀態下） | |
※關于RS485通信模塊的適配型號，詳情請咨詢我司。
?

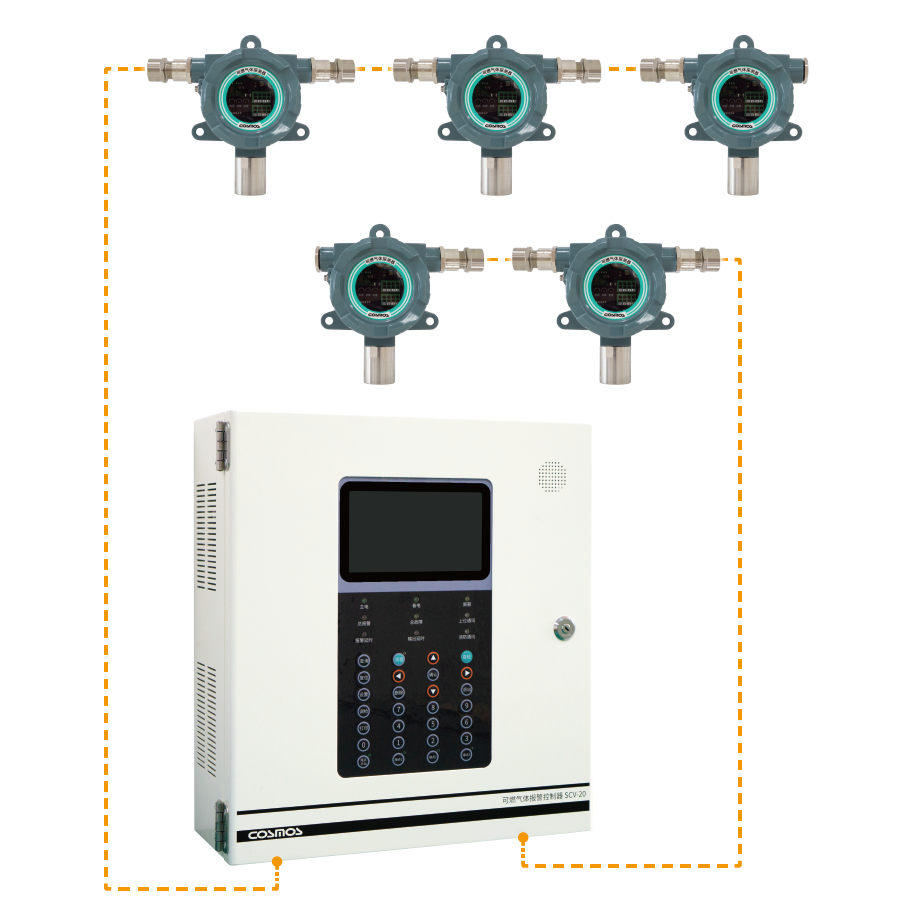

系統構成
?
